Đĩa hàn lăn Đồng hợp kim CZ-5 (Resistance seam welding disc) được sử dụng để hàn những tấm thép kim loại với nhau với dòng điện và điện áp phù hợp với chiều dầy tấm thép gia công. Đây gọi lài phương pháp Hàn đường nối điện trở (Resistance seam welding), quá trình hàn là tạo ra một mối hàn đường và liên tục tại các bề mặt phân loại của hai tấm kim loại tương tự cùng vật liệu. Các đường hàn có thể là chồng mí hoặc hàn chồng lên nhau và được hàn chủ yếu bẳng máy hàn tự động.
Hàn điện trở đường nó diễn ra liên tục và được thực hiện bởi các Đĩa hàn lăn Đồng hợp kim CZ-5 nên nó hoàn toàn khác biệt với phương pháp hàn flash, hàn flash thường hàn toàn bộ mối hàn cùng một lúc nhưng hàn điện trở đường liên tục tạo thành mối hàn dần dần, có điểm hàn đầu và điểm hàn kết thúc.

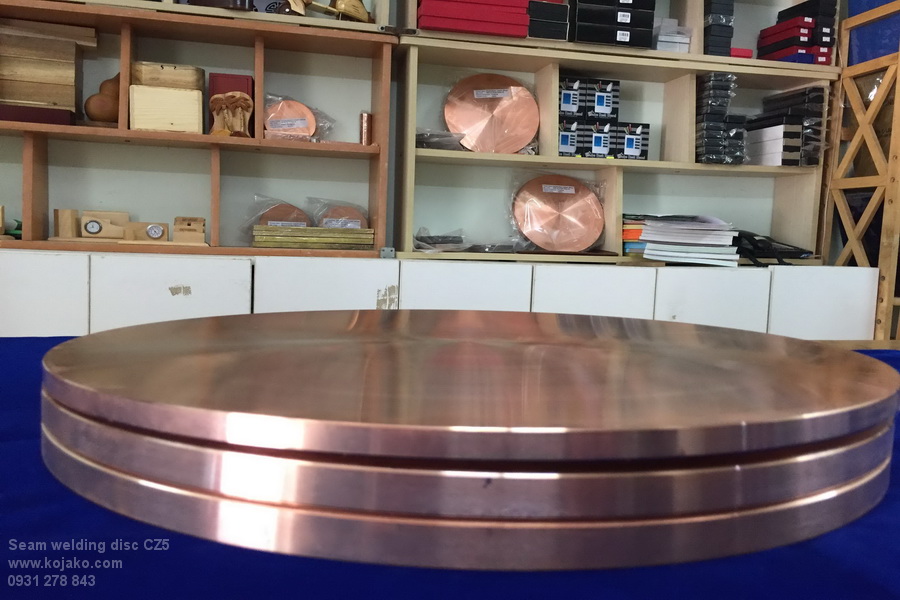

Đĩa hàn lăn Đồng hợp kim crom CZ-5 Nhật bản

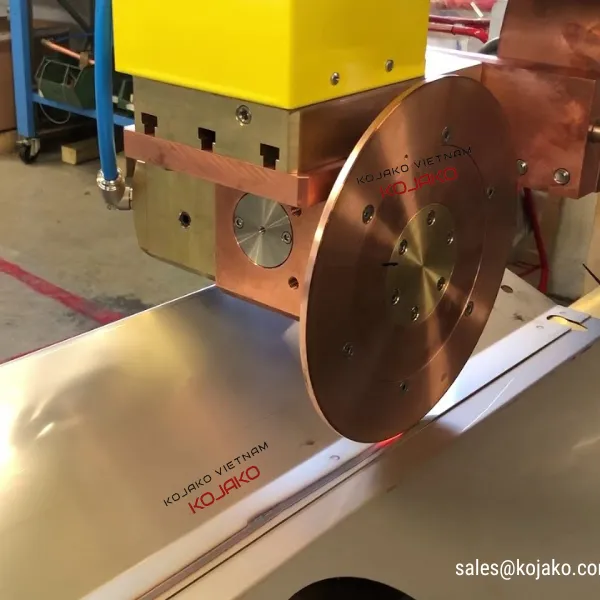

Giống như hàn điểm, Hàn điện trở đường dựa vào hai điện cực, thường được làm từ đồng hợp kim crom hoặc bery, sử dụng áp lực và dòng điện. Các điện cực thường có hình dạng đĩa và chuyển động quay khi vật liệu đi qua giữa chúng. Điều này cho phép các điện cực giữ liên lạc và tiếp xúc thường xuyên với vật liệu để tạo ra các mối hàn dài liên tục. Các điện cực cũng có thể di chuyển hoặc hỗ trợ sự chuyển động của vật liệu.
Một máy biến áp cung cấp năng lượng cho mối hàn dưới dạng điện áp thấp, dòng điện xoay chiều cao. Mối hàn của chi tiết gia công có điện trở cao so với phần còn lại của mạch và được làm nóng đến điểm nóng chảy của nó bằng dòng điện. Các bề mặt bán nóng chảy được ép lại với nhau bởi áp lực hàn tạo ra liên kết hợp hạch, tạo ra cấu trúc hàn đồng đều. Hầu hết các máy hàn điện trở đường sử dụng nước làm mát thông qua các điện cực, máy biến áp và bộ điều khiển do nhiệt tạo ra.

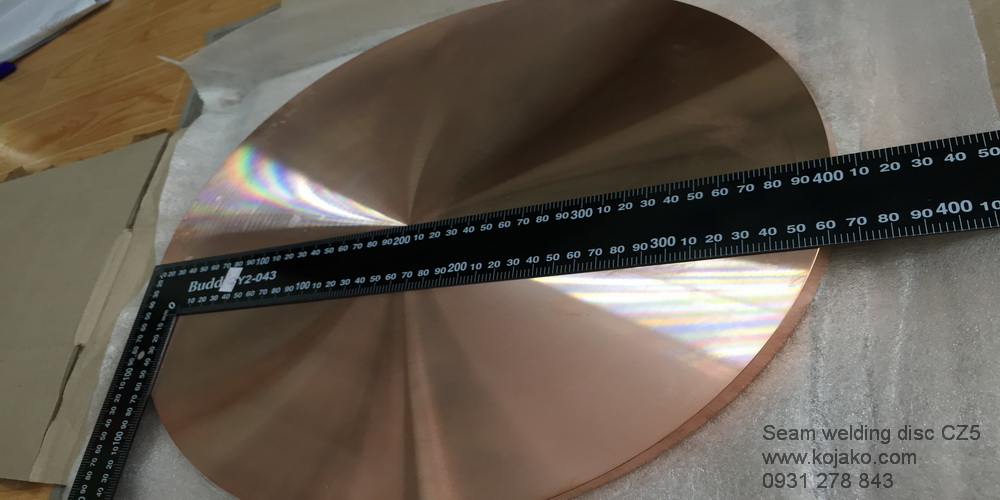

Đĩa hàn lăn Đồng hợp kim CZ-5
Đĩa hàn lăn Đồng hợp kim CZ5 được sản xuất và chế tạo, luyện kim tại Nhật bản có cơ tính và độ dẫn điện cực tốt, nên tất cả các máy hàn đường điện trở sử dụng các đĩa hàn này tạo ra một mối hàn cực kỳ bền vững vì mối hàn như được kết nối và rèn do nhiệt độ cao và áp suất tạo ra. Một mối hàn đúng và chính xác được hình thành bởi mối hàn điện trở có thể dễ dàng mạnh hơn vật liệu mà nó được hình thành.
Đĩa hàn lăn Đồng hợp kim CZ5 chủ yếu sử dụng để hàn có đường hàn liên tục và không liên tục, được áp dụng chủ yếu để hàn trong quá trình sản xuất ống thép tròn hoặc hình chữ nhật. Hàn bồn nước Inox, bồn chứa xăng dầu, đồ gia dụng như xoong nồi, chậu rửa chén….
Có hai chế độ để hàn: Không liên tục và liên tục. Trong hàn nối không liên tục, các Đĩa hàn lăn Đồng hợp kim CZ5 tiến đến vị trí mong muốn và dừng lại để thực hiện mỗi mối hàn. Quá trình này tiếp tục cho đến khi đạt được chiều dài mong muốn của mối hàn. Trong hàn đường liên tục, các Đĩa hàn lăn Đồng hợp kim CZ5 tiếp tục lăn khi mỗi mối hàn được thực hiện.

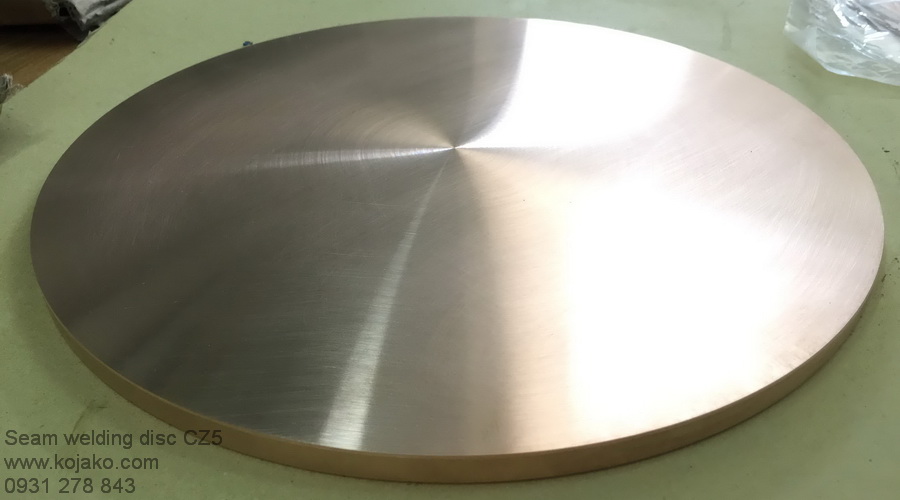

Đĩa hàn lăn Đồng hợp kim crom cz-5

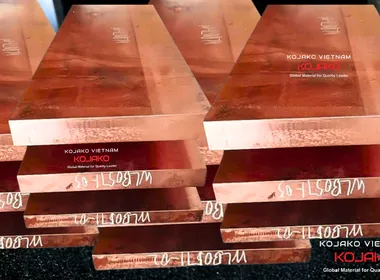

Thành phần vật liệu Đĩa hàn lăn Đồng hợp kim crom CZ-5
Đồng nguyên chất (Cu)| 98.0 ~ 99.0%
Chromium (Cr) |0.5 ~ 1.5%
Ziconium (Zr)| 0.1 ~ 0.3%
Electrical Conductivity (%IACS) |70.0 ~ 85.0%
Sức căng ( Tensile strength) |440 ~ 590 N/m2
Hệ số giãn nở nhiệt ×106/K(20～300℃) |15~ 25
Tỉ trọng |8.89
Giới hạn nóng chảy| 1080C
Giới hạn kết tinh |1070C
Modul đàn hỗi (kN/mm2)| 117000
Độ dẫn nhiệt |187.0
Btu Độ cứng |75 ~ 88 HRB
Xuất xứ | JAPAN
